操作说明

操作说明

1 提升机构的上下限位调整
依据倾倒物品（即提升机抓取物体）的外形尺寸，可对提升机构的下限和上限位置进行设置，Martin 提供了一些有关如何做到这一点的书面说明（设置箱式倒角器上限/下限）：
a) 启动系统；
b) 按下菜单按钮 “maintenance mode” ，然后按 " 维护模式"“maintenance mode” 按钮进入"维护模式"，然后按"正常" OK按钮；
c) 使用光标（箭头）向下按钮将升降机一直向下运行；
d) 按"确定" OK 按钮进入第二个屏幕；
e) 按"设置下限"“Set Lower Limit”按钮，然后按"确定" OK 按钮；
f) 您现在将回到第一个屏幕；
g) 使用光标（箭头）向上按钮一直向上运行提示器
h) 按"确定"按钮进入第二个屏幕
i) 按"设置上限"按钮，然后按"确定"按钮
j) 按 ESC 按钮退出"维护模式"。您的限位现在已设置。
2 常见故障

a. 发动机有启动动作却无法启动，常见原因时供油问题造成的，如长时间停用，发动机燃油路中的燃油将会回落、凝结、挥发，此时应使用发动机自带手油泵泵油，并多次启动，直到发动机可以正常启动，注意每次电启动发动机，每次启动时间不应大于 5 秒为宜，以防止损伤启动马达；也有可能是驱动电力不足造成的，此时应检查辅助电瓶组的电量；
b. 发动机启动后，系统运行平稳，但无法启动设备，我们测试设备时此问题是由于油温过低，系统保护造成的，可启动系统加热功能键，提高油温。（类似这种问题，系统会给出错误提示语句，因此建议用户仔细阅读系统操作手册）
c. 厢体后双开后门处有传感器，用于观测后门是否关闭，如后门没有关闭，设备也将不能启动。（类似这种问题，系统会给出错误提示语句，因此建议用户仔细阅读系统操作手册）
3 辅助控制面板
辅助控制面板用于附加设备、设置的控制，集中了以下功能：
a. 车厢内照明控制，车厢内照明采用汽车底盘 24V 电力驱动，当闭合电闸后，两个控制按钮会亮，表示供电正常，此时按下按钮对应舱位的内部照明能会亮；
b. 辅助液压设备控制，用于上翻门和升降台的手动控制；
c. 逆变电源控制，将辅助电瓶组的 12V 直流电力转换为 220V 交流电力，闭合此开关后，插座面板获得交流 220V 电力供应，此时可用于临时外接设备供电。（备注：此为临时应急功能，在电瓶电力充足情况下，供电功率在 1KW 左右时，时长约为0.5 小时到 1 小时，请及时为电瓶补充电力）
d. 散热风扇开关，开启粉碎系统发动机后，应开启此功能为发动机舱及时散热。（备注：风扇采用交流 220V 驱动，因此开启此功能前应先开启发动机，其次开启逆变电源，最后才可开启此功能，这样以防止风扇占用过多电力，影响发动机启动，同时利用发动机上的发电机为电瓶补充电力，以延长风扇工作时间）
4 辅助液压系统操作

辅助液压系统采用车辆直流 24V 电力驱动，用于作业舱右侧上翻门开关控制，以及储运舱升降台的升降控制；辅助液压系统采用手动控制和遥控控制两套控制，手动控制位于车厢右侧辅助控制面板上，遥控控制为随车配置的遥控钥匙；
使用时应保证底盘取电开关处于闭合状态，按下位于面板上的液压系统电源开关，此时按钮开关点亮，标识辅助液压系统供电正常，
其后可使用位于面板上的翘板开关控制液压系统动作，也可使用随车配置的无线遥控手柄控制液压系统动作；（备注：底盘 24v 取电总开关位于车厢左侧底盘电瓶组处）；
5 行驶监控系统
行驶监控系统具有摄像、记录、显示等等功能，具体使用请查阅该系统的操作说明；
系统配置了两个摄像头，分别用于倒车（车辆后部监控）、行进（车辆前部监控）时车辆外部记录；此外车辆配置了倒车雷达系统；

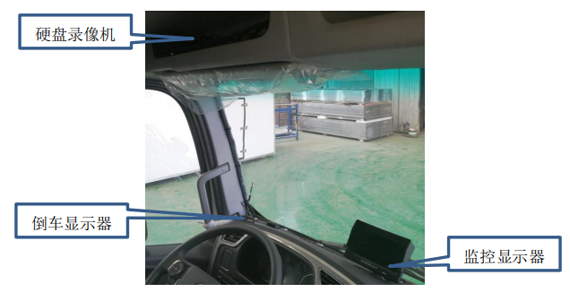

硬盘录像机用于监控系统的显示控制、影像记录和输出、远程定位等；监控显示器用于影像观看；倒车显示器，显示后部障碍物距离；
